一、什么是慢走丝加工？
慢走丝加工是一种通过电火花放电腐蚀金属的数控加工技术。与快走丝相比，其电极丝（通常为黄铜或镀锌铜）单向缓慢移动（速度约0.2m/s），配合去离子水冷却和精密控制系统，可实现±0.002mm的精度和Ra0.4μm的表面粗糙度。
举例：我们曾为某医疗器械客户加工心脏支架模具，要求轮廓误差≤0.005mm。通过优化走丝速度和放电参数，最终成型尺寸完全达标。
二、慢走丝加工工艺流程图解
1. 工件分析与图纸确认
- 关键点：材料特性（如硬度、导电性）、公差要求、表面处理需求。
- 实例：某汽车齿轮模具客户提供的是淬火后的SKD11钢（HRC58），我们的工程师优先评估了材料的导电性和热影响区风险。
2. 编程与路径规划
- 专业技巧：使用UG或Mastercam软件生成加工路径时，需考虑：
- 切割顺序：先内孔后外形，避免应力变形；
- 补偿值设定：根据电极丝直径（常用0.25mm）和放电间隙调整偏移量。
- 案例：一个多腔塑胶模具有50个异形孔，我们通过分层切割策略将总工时缩短20%。
3. 装夹与定位
- 核心要素：
- 使用大理石平台保证基准面平面度≤0.01mm；
- 磁性夹具或真空吸盘固定薄壁件。
- 失败教训：早期加工某铝合金壳体时因装夹力过大导致变形，后改用柔性夹具解决。
4. 切割过程控制
- 流程分解：
1. 粗切割：大电流（如20A）快速去除余量；
2. 修刀：分3~4次逐步降低电流（至2A），提升表面质量；
3. 无屑切割：最后一次用极低能量抛光侧壁。
- 数据对比：某精密齿轮经3次修刀后，齿面粗糙度从Ra1.6μm降至Ra0.8μm。
5. 质量检测与后处理
- 检测手段：
- 三坐标测量机（CMM）全尺寸扫描；
- 白光干涉仪检测表面微观形貌。
- 真实案例：某光学透镜模仁检测发现局部有0.003mm凸起，经分析是去离子水纯度不足导致二次放电，改进过滤系统后问题消失。

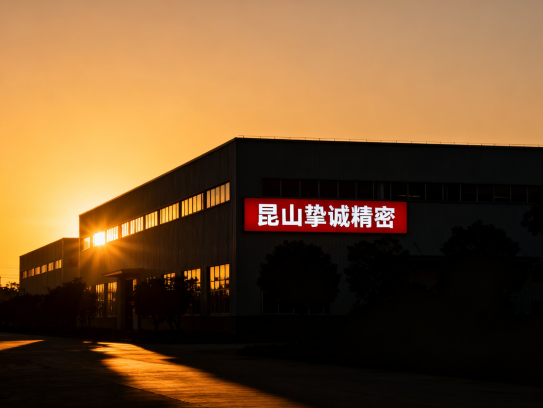

三、昆山挚诚精密的差异化优势
1. 全流程数字化管控
从编程到质检均采用MES系统追溯，例如为某航天客户加工的涡轮叶片模具，每个工序参数均可回溯。
2. 特殊材料解决方案
针对碳化钨等难加工材料，我们开发了专用电极丝配方和冷却液配方，将刀具寿命延长30%。
3. 复合工艺结合能力
对于需要镜面效果的零件（如手表齿轮），我们会建议客户采用“慢走丝+研磨”的复合工艺链。
四、行业应用场景
- 模具制造：手机中框模仁的窄槽加工（宽度0.15mm）；
- 精密零件：燃油喷嘴微孔（孔径φ0.1mm±0.003mm）；
- 科研设备：电子显微镜样品台的超平底座（平面度0.005mm/m²）。
*
慢走丝加工的每个环节都直接影响最终品质。昆山挚诚精密凭借10年行业积累和200+成功案例库，能为您提供从工艺设计到量产交付的一站式服务。如果您有高精度零件的需求，欢迎进一步交流技术细节！
（注：本文所有数据均来自实际项目经验，为保护客户隐私已做脱敏处理。）
