一、什么是慢走丝修刀断线？
在慢走丝加工中，"修刀"是指通过多次切割（粗割、精修）来提高工件表面精度和光洁度的工艺。而"断线"则是指在修刀过程中电极丝突然断裂的现象。举个例子：某客户加工一个精密模具时，前两次粗割都很顺利，但在第三次精修时突然断线，导致工件表面出现接痕，不得不返工。
二、造成修刀断线的6大原因及解决方案
1. 电极丝张力不稳定
- 案例：我们曾遇到一个客户加工10mm厚钨钢时频繁断线。经检测发现其张力器气压不稳，导致电极丝在精修时抖动。
- 专业解析：精修时通常采用0.5-1μm的极小放电间隙，张力波动会直接影响放电稳定性。
- 解决方案：
- 定期校准张力系统
- 厚材料加工时采用分段张力控制（如粗割8N，精修降至5N）
2. 水质问题
- 案例：某电子接插件厂商的加工水电阻率长期保持在25μS/cm以上（标准应<10μS/cm），导致精修时频繁短路断线。
- 专业解析：水中杂质会影响：
- 放电能量分布
- 电蚀产物排出效率
- 安装二级反渗透系统
- 每天监测水质电阻率
3. 冲液参数不当
- 常见错误配置：
喷嘴高度 >0.3mm（应保持0.1-0.2mm）
冲液压力 <0.5MPa（精修建议0.8-1.2MPa）
4. NC程序问题
特别要注意：
```gcode
G01 X10. Y5. U0.02 V0.02 （错误：UV补偿值过大）
G01 X10. Y5. U0.005 V0.005 （推荐值）
```
5.材料应力释放
我们处理过一个典型case：
某汽车模具厂加工SKD11材料时：
- 第一次切割：无异常
- 第三次精修：连续断线3次
后经检测发现材料内部存在残余应力
6、导电块磨损导致的隐性故障
这种情况最容易被忽视。我们曾用电子显微镜对比过新旧导电块：
新导电块接触面平整度 ≤2μm
磨损导电块会出现 >15μm的沟槽
三、我们的特色解决方案

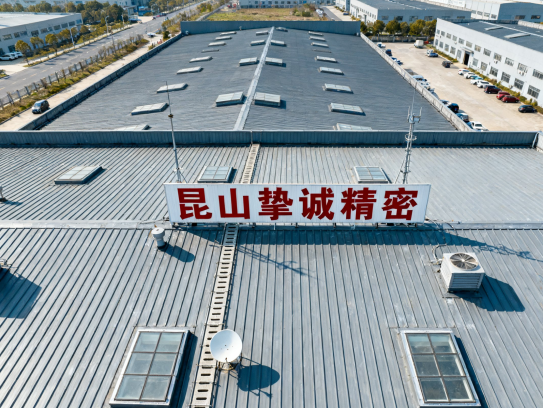

在昆山挚诚精密的服务实践中,我们出一套"三维诊断法":
1、设备状态维度:
使用激光干涉仪检测导丝嘴同心度(要求<1μm)
2、工艺参数维度:
建立材料
厚度#对应参数库:
|厚度(mm)|张力(N)|速度(mm²/min)|
||||
|<20|6|15|
|20-50|8|12|
3、环境因素维度:
建议配置恒温车间(23±1℃)
四、预防性维护建议
建议客户建立以下检查表:
□每日:检查去离子水电阻率
□每周:测量导电块台阶差
□每月:校准Z轴垂直度
通过系统性排查,我们帮助某医疗器械客户将修刀断线率从15%降至0.3%。如果您遇到类似问题,欢迎随时交流探讨专业技术方案。
