沙迪克慢走丝参数设置方法详解提升加工精度的5大关键技巧
微信号
wxid_9nbq66imej3y22
一、电流参数：决定切割效率与表面光洁度的平衡
电流大小直接影响切割速度和表面粗糙度。例如，加工厚度为50mm的SKD11模具钢时：
- 粗加工阶段：通常选择6-8A电流，配合较大的冲水压力（如0.8MPa），可快速去除材料。
- 精修阶段：需降至2-3A电流，同时降低冲水压力至0.3MPa，以获得Ra≤0.8μm的镜面效果。
*实战案例*：某客户加工手机金属中框时，因粗加工电流过高导致拐角处出现微裂纹。我们建议将电流从10A调整为7A，并增加1次额外精修，最终解决了崩边问题。
二、脉宽与间隔比：控制放电能量的“节奏器”
脉宽（ON）与间隔（OFF）的比例是影响电极丝损耗的关键。例如：
- 高硬度材料（如钨钢）：采用短脉宽（如5μs）配合1:3的间隔比，减少集中放电导致的断丝风险。
- 铝合金等软材料：可适当延长脉宽至20μs，间隔比1:1.5，提升效率。
*昆山挚诚精密建议*：针对0.1mm细孔加工时，我们曾通过将脉宽从8μs缩短至3μs，使孔壁锥度从0.02mm降至0.005mm。
三、张力与走丝速度：稳定加工的“隐形守护者”
- 张力设置：通常为10-15N（视线径而定）。加工300mm厚工件时，若张力不足12N，容易导致中线位置切割轨迹偏移。
- 走丝速度：精修阶段建议降至2m/min以下，减少振动对精度的影响。
*典型问题解决*：某医疗器械客户在加工心脏支架模具时出现条纹状刀痕。我们将走丝速度从6m/min调整为4m/min，并增加张力至14N，表面质量显著改善。
四、冲液参数：容易被忽视的“冷却艺术”
不同材料对工作液流量要求差异明显：
- 石墨电极加工：需将喷嘴高度调整至距工件5mm内，流量控制在8L/min以上，避免碳粉堆积。
- 钛合金切割：采用高压冲液（1.2MPa）配合斜向喷射角度（30°），可有效排屑。
*实际应用*：在汽车涡轮叶片模具加工中，我们通过优化下喷嘴倾斜角度至15°，使深窄槽的尺寸一致性提升40%。
五、补偿值设定：精度控制的“最后防线”
补偿量需考虑电极丝损耗和放电间隙：
1. 粗割补偿=理论半径+0.02mm（单边）
2. 最终精修补偿=理论半径-0.003mm
*数据对比*：使用Φ0.25mm黄铜丝加工IC封装模时：
| 工序 | 补偿值 | 实际尺寸偏差 |
|--|-|--|
| 第一次 | +0.035mm | +0.015mm |
| 第三次 | -0.002mm | ±0.001mm |

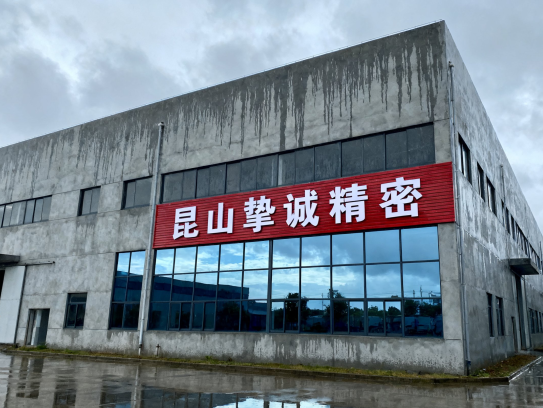

昆山挚诚精密的专业支持
作为深耕精密加工领域15年的服务商，我们不仅提供设备维护服务，更注重工艺know-how的输出。近期协助某航天部件厂商优化参数后：
- 钨合金喷管切割效率提升22%
- 尺寸CPK值从1.2提高到1.67
掌握这些参数设置逻辑后，建议建立企业内部的《材料-参数对照表》，并定期进行机床状态检测（如垂直度校验）。如需进一步了解特定材料的参数方案或遇到疑难杂症处理技巧——欢迎随时与我们交流经验！
